Allen Bradley 1756 Các mô đun I / O ControlLogix

Mô tả:

Nhãn hiệu: Allen Bradley

Chia sẻ:

Số lượng

Giới thiệu

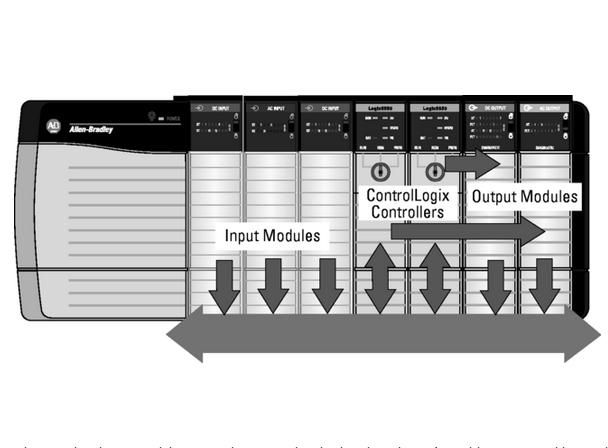

Kiến trúc ControlLogix cung cấp một loạt mô-đun đầu vào và đầu ra để mở rộng nhiều ứng dụng, từ điều khiển tốc độ cao sang điều khiển quá trình. Kiến trúc ControlLogix sử dụng công nghệ Producer-Consumer, cho phép chia sẻ thông tin đầu vào và tình trạng đầu ra giữa nhiều bộ điều khiển ControlLogix.

Mỗi mô đun I / O ControlLogix gắn kết trong một khung gầm ControlLogix và yêu cầu một khối thiết bị đầu cuối có thể tháo rời (RTB) hoặc một mô-đun giao diện 1492 (IFM) để kết nối tất cả các dây dẫn bên trong. Các RTB và IFM không được bao gồm trong các mô-đun I / O. Họ phải được yêu cầu riêng.

Môi trường và Chứng nhận

Các Module I / O của ControlLogix Đặc tính Môi trường

	Modul I / O ControlLogix
Nhiệt độ hoạt động	0 ... 60 ° C (32 ... 140 ° F)
Nhiệt độ bảo quản	-40 ... 85 ° C (-40 ... 185 ° F)
Độ ẩm tương đối	5 ... 95% không cô đặc
Rung động	2 g ở 10 ... 500 Hz
Chấn thương hoạt động	30 g
Sốc không hoạt động	50g

ControlLogix I / O Module Chứng chỉ Chứng

nhận: (Khi sản phẩm được đánh dấu.) C-UL-us, CE, CSA, C-Tick, FM, ATEX, TÜV.

Xem liên kết Xác nhận Sản phẩm tại ab.rockwellautomation.com/ cho Tuyên bố về Sự phù hợp, Giấy chứng nhận và các chi tiết chứng nhận khác. Để biết chi tiết về chứng chỉ TÜV và SIL, xem các chứng chỉ An toàn và liên kết SIL.

Các mô-đun I / O kỹ thuật số Các mô-đun I / O

số 1756 hỗ trợ các tính năng này.

Nhiều khả năng giao diện điện áp
Mô-đun phân tách và không phân tách
Các trạng thái lỗi đầu ra cấp điểm
Truyền thông kết nối trực tiếp hoặc tối ưu hóa
Chẩn đoán tại chỗ trên các mô đun chọn

Ngoài ra, bạn có thể chọn các loại mô-đun I / O kỹ thuật số.

Loại I / O kỹ thuật số	Sự miêu tả
Chẩn đoán	Các mô-đun này cung cấp các tính năng chẩn đoán đến mức điểm. Các module này có một D ở cuối số danh mục.
Pha tạp điện tử	Các mô-đun này có kết nối điện tử nội bộ để ngăn quá nhiều dòng điện chạy qua môđun này. Các mô-đun này có một E ở cuối số danh mục.
Cô lập riêng biệt	Các mô-đun này có đầu vào hoặc đầu ra bị cô lập riêng lẻ. Các module này có một I ở cuối của số danh mục.

Môđun đầu vào AC số

Con mèo. Không.	Đầu vào / đầu ra	Danh mục điện áp	Phạm vi điện áp hoạt động	Khối đầu cuối rời
1756-IA8D	8 đầu vào chẩn đoán ( 4 điểm / nhóm )	120V AC	79 ... 132V AC	1756-TBNH 1756-TBSH
1756-IA16	16 đầu vào ( 8 điểm / nhóm )	120V AC	74 ... 132V AC	1756-TBNH 1756-TBSH
1756-IA16K	Conformal coated 16 đầu vào (8 điểm / nhóm)	120V AC	74 ... 132V AC	1756-TBNH 1756-TBSH
1756-IA16I	16 đầu vào riêng biệt bị cô lập	120V AC	74 ... 132V AC	1756-TBCH 1756-TBS6H
1756-IA16IK	Conformal coated 16 đầu vào riêng biệt bị cô lập	120V AC	74 ... 132V AC	1756-TBCH 1756-TBS6H
1756-IA32	32 đầu vào chẩn đoán ( 4 điểm / nhóm )	120V AC	74 ... 132V AC	1756-TBCH 1756-TBS6H
1756-IM16I	16 đầu vào riêng biệt bị cô lập	240V AC	159 ... 265V AC	1756-TBCH 1756-TBS6H
1756-IM16IK	Conformal coated 16 đầu vào riêng biệt bị cô lập	240V AC	159 ... 265V AC	1756-TBCH 1756-TBS6H
1756-IN16	16 đầu vào ( 8 điểm / nhóm )	24V AC	10 ... 30V AC	1756-TBNH 1756-TBSH

Môđun đầu ra AC kỹ thuật số

Con mèo. Không.	Đầu vào / đầu ra	Danh mục điện áp	Phạm vi điện áp hoạt động	Khối đầu cuối rời
1756-OA8	8 đầu ra ( 4 điểm / nhóm )	120 / 240V AC	79 ... 265V AC	1756-TBNH 1756-TBSH
1756-OA8D	8 đầu ra chẩn đoán, điện tử kết hợp ( 4 điểm / nhóm )	120V AC	74 ... 132V AC	1756-TBNH 1756-TBSH
1756-OA8E	8 đầu ra hợp nhất điện tử ( 4 điểm / nhóm )	120V AC	74 ... 132V AC	1756-TBNH 1756-TBSH
1756-OA16	16 đầu ra máy / đầu ra nhóm ( 8 điểm / nhóm )	120 / 240V AC	74 ... 265V AC	1756-TBNH 1756-TBSH
1756-OA16K	Bao phủ kết hợp 16 đầu ra máy / nhóm (8 điểm / nhóm)	120 / 240V AC	74 ... 265V AC	1756-TBNH 1756-TBSH
1756-OA16I	16 đầu ra riêng biệt	120 / 240V AC	74 ... 265V AC	1756-TBCH 1756-TBS6H
1756-OA16IK	Bao phủ conformal 16 đầu ra riêng biệt	120 / 240V AC	74 ... 265V AC	1756-TBCH 1756-TBS6H
1756-ON8	8 đầu ra ( 4 điểm / nhóm )	24V AC	10 ... 30V AC, dòng điện> 50 mA 16 ... 30V AC, dòng điện <50 mA	1756-TBNH 1756-TBSH

Mô đun đầu vào DC

Con mèo.Không.	Đầu vào / đầu ra	Danh mục điện áp	Phạm vi điện áp hoạt động	Khối đầu cuối rời
1756-IB16	16 đầu vào ( 8 điểm / nhóm )	Bồn rửa 12/24 V DC	10 ... 31.2V DC	1756-TBNH 1756-TBSH
1756-IB16K	Conformal coated 16 đầu vào (8 điểm / nhóm)	Bồn rửa 12/24 V DC	10 ... 31.2V DC	1756-TBNH 1756-TBSH
1756-IB16D	16 đầu vào chẩn đoán ( 4 điểm / nhóm )	Bồn rửa 12/24 V DC	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-IB16DK	16 đầu vào chẩn đoán bọc conformal ( 4 điểm / nhóm )	Bồn rửa 12/24 V DC	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-IB16I	16 đầu vào riêng biệt bị cô lập	12 / 24V DC chìm / nguồn	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-IB16IF	16 đầu vào nhanh riêng lẻ bị cô lập	Nguồn DC / DC 24V	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-IB16IFK	Conformal coated 16 đầu vào nhanh chóng bị cô lập riêng biệt	Nguồn DC / DC 24V	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-IB16ISOE	16 riêng biệt, trình tự các sự kiện đầu vào	24 / 48V DC chìm / nguồn	10 ... 55V DC	1756-TBCH 1756-TBS6H
1756-IB32	32 đầu vào (16 điểm / nhóm)	Bồn rửa 12/24 V DC	10 ... 31.2V DC	1756-TBCH 1756-TBS6H
1756-IB32K	Conformal coated 32 đầu vào (16 điểm / nhóm)	Bồn rửa 12/24 V DC	10 ... 31.2V DC	1756-TBCH 1756-TBS6H
1756-IC16	16 đầu vào ( 8 điểm / nhóm )	Chìm 48V DC	30 ... 55V DC ở 60 ° C 30 ... 60V DC ở 55 ° C	1756-TBNH 1756-TBSH
1756-IG16	16 đầu vào ( 8 điểm / nhóm )	Nguồn TTL 5V DC (Thấp = Đúng)	4,5 ... 5.5V DC	1756-TBNH 1756-TBSH
1756-IH16I	16 đầu vào riêng biệt bị cô lập	DC / chìm DC 125V	90 ... 146V DC	1756-TBCH 1756-TBS6H
1756-IH16ISOE	16 riêng biệt, trình tự các sự kiện đầu vào	DC / chìm DC 125V	90 ... 140V DC	1756-TBCH 1756-TBS6H
1756-IV16	16 đầu vào ( 8 điểm / nhóm )	Nguồn 12 / 24V DC	10 ... 30V DC	1756-TBNH 1756-TBSH
1756-IV32	32 đầu vào ( 16 điểm / nhóm )	Nguồn 12 / 24V DC	10 ... 30V DC	1756-TBCH 1756-TBS6H

Mô đun đầu ra DC Kỹ thuật số

Con mèo.Không.	Đầu vào / đầu ra	Danh mục điện áp	Phạm vi điện áp hoạt động	Khối đầu cuối rời
1756-OB8	8 đầu ra	Nguồn 12 / 24V DC	10 ... 30V DC	1756-TBNH 1756-TBSH
1756-OB8EI	8 điện tử hợp nhất, đầu ra bị cô lập riêng biệt	Nguồn 12 / 24V DC	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB16D	16 đầu ra chẩn đoán ( 8 điểm / nhóm )	24V DC nguồn	19,2 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB16DK	16 đầu ra chẩn đoán bao phủ conformal (8 điểm / nhóm)	24V DC nguồn	19,2 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB16E	16 đầu ra hợp nhất điện tử ( 8 điểm / nhóm )	Nguồn 12 / 24V DC	10 ... 31.2V DC	1756-TBNH 1756-TBSH
1756-OB16EK	Bao phủ kết hợp 16 đầu ra hợp nhất điện tử (8 điểm / nhóm)	Nguồn 12 / 24V DC	10 ... 31.2V DC	1756-TBNH 1756-TBSH
1756-OB16I	16 đầu ra riêng biệt	12 / 24V DC chìm / nguồn	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB16IS	16 đầu ra bị cô lập riêng biệt 8 đầu ra theo lịch trình	12 / 24V DC chìm / nguồn	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB16IEF	16 đầu ra nhanh chóng được cách ly, điện tử hợp nhất	12 / 24V DC chìm / nguồn	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB16IEFK	Conformal coated 16 đầu ra nhanh,	12 / 24V DC chìm / nguồn	10 ... 30V DC	1756-TBCH 1756-TBS6H
1756-OB32	32 đầu ra ( 16 điểm / nhóm )	Nguồn 12 / 24V DC	10 ... 31.2V DC	1756-TBCH 1756-TBS6H
1756-OB32K	Bao phủ conformal 32 đầu ra (16 điểm / nhóm)	Nguồn 12 / 24V DC	10 ... 31.2V DC	1756-TBCH 1756-TBS6H
1756-OC8	8 đầu ra ( 4 điểm / nhóm )	48V DC nguồn	30 ... 60V DC	1756-TBNH 1756-TBSH
1756-OG16	16 đầu ra ( 8 điểm / nhóm )	5V DC TTL Nguồn (Thấp = Đúng)	4,5 ... 5.5V DC	1756-TBNH 1756-TBSH
1756-OH8I	8 đầu ra riêng biệt	120V DC	90 ... 146V DC	1756-TBCH 1756-TBS6H
1756-OV16E	16 đầu ra hợp nhất điện tử ( 8 điểm / nhóm )	Bồn rửa 12/24 V DC	10 ... 30V DC	1756-TBNH 1756-TBSH
1756-OV32E	32 đầu ra hợp nhất điện tử ( 16 điểm / nhóm )	Bồn rửa 12/24 V DC	10 ... 30V DC	1756-TBCH 1756-TBS6H

Môđun đầu ra liên lạc

Con mèo. Không.	Đầu vào / đầu ra	Phạm vi điện áp hoạt động	Khối đầu cuối rời
1756-OW16I	16 Không có đầu ra riêng biệt bị cô lập	5 ... 150V DC 10 ... 265V AC	1756-TBCH 1756-TBS6H
1756-OW16IK	Bôi trơn Conformal 16 Không có đầu ra riêng biệt	5 ... 150V DC 10 ... 265V AC	1756-TBCH 1756-TBS6H
1756-OX8I	8 KHÔNG 8 NC đầu ra riêng lẻ ( 2 điểm / nhóm )	5 ... 150V DC 10 ... 265V AC	1756-TBCH 1756-TBS6H
