Current Transducer PDA - Giải pháp đo dòng điện chính xác, ổn định và an toàn từ Masibus

Mã sản phẩm:

PDA-U1-1-1

Hãng sản xuất:

Masibus

Xuất xứ:

Ấn Độ

Liên hệ:

0946452592

Email:

sale01@tmpvietnam.com

Mô tả:

Mã sản phẩm: PDA-U1-1-1 Hãng sản xuất: Masibus – Ấn Độ Ứng dụng: Giám sát & điều khiển dòng điện trong hệ thống điện công nghiệp

Chia sẻ:

Số lượng

Chi tiết sản phẩm

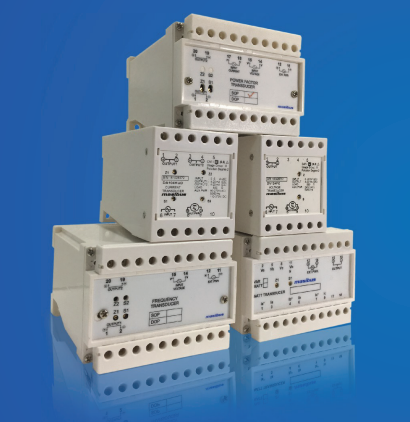

Bộ chuyển đổi dòng PDA Masibus

1. Giới thiệu bộ chuyển đổi dòng PDA Masibus

Bộ chuyển đổi dòng PDA-U1-1-1 của Masibus là bộ chuyển đổi dòng AC có thể lập trình, đo và chuyển đổi dòng điện AC đầu vào thành tín hiệu DC độc lập, tỉ lệ với giá trị RMS của đầu vào. Thiết bị có 2 ngõ ra cách ly galvanic, độc lập tải, có thể cấu hình tại chỗ qua cổng Mini USB bằng phần mềm mMFT miễn phí của hãng.

Mã PDA-U1-1-1 theo bảng mã đặt hàng của hãng tương ứng nguồn phụ universal U1 và cả hai ngõ ra đều là 4-20mA. Thiết bị đạt độ chính xác class 0.2 theo IEC 60688, đo True RMS, gắn DIN-Rail.

2. Thông số kỹ thuật

Thông số kỹ thuật – Bộ chuyển đổi dòng PDA Masibus
Hãng sản xuất	Masibus
Xuất xứ	Ấn Độ
Model	PDA-U1-1-1 (dòng PDA, nguồn U1, 2 ngõ ra 4-20mA theo bảng mã đặt hàng của hãng)
Loại thiết bị	Bộ chuyển đổi dòng AC có thể lập trình (programmable AC current transducer), 1 pha
Đầu vào	Dòng AC, đầu vào danh định 0 tới 1A / 0 tới 5A (phía thứ cấp CT); dải đo 0 tới 150% In; True RMS; tần số 45 tới 65 Hz; tỉ số CT 1 tới 9999 cấu hình tại chỗ
Quá tải tối đa	2 lần In liên tục, 20 lần In trong 1 giây (tối đa 10 lần, cách nhau 100 giây)
Ngõ ra analog	2 ngõ ra cách ly galvanic, độc lập tải; loại 4-20mA, 0-20mA, 0-10V, 0-5V, 1-5V DC (riêng mã PDA-U1-1-1: cả hai ngõ ra 4-20mA)
Độ chính xác	Class 0.2 theo IEC 60688
Thời gian đáp ứng	Dưới 500 ms; gợn dưới 0,4% peak to peak
Nguồn phụ	U1 universal: 85-265VAC, 50/60Hz hoặc 100-300VDC
Cách ly	Ít nhất 3000 V AC trong 1 phút giữa primary và secondary; ít nhất 500 V AC trong 1 phút giữa các secondary
Nhiệt độ làm việc	0 tới +55 °C; bảo quản -40 tới +85 °C; độ ẩm 25-95% không ngưng tụ
Bảo vệ	Vỏ IP40, terminal IP20; cấp lắp đặt CAT III dưới 300V AC; cấp bảo vệ II; cấp ô nhiễm 2
Lắp đặt / kích thước	Gắn DIN-Rail; 71H x 61W x 112D mm; vỏ ABS; trọng lượng 0,4 kg; cấu hình tại chỗ qua cổng Mini USB, phần mềm mMFT
