Bộ Điều Áp Khí Gas 751000-00135 RS250 DN50 Có Van An Toàn SSV

Bộ Điều Áp Khí Gas 751000-00135 RS250 DN50 Có Van An Toàn SSV

751000-00135 là bộ điều áp khí gas Gas Pressure Regulator được tích hợp chức năng van ngắt an toàn SSV, model RS250/050/205/27,5/MD-R. Thiết bị được thiết kế cho hệ thống điều áp khí tự nhiên, giúp giảm và duy trì áp suất khí ở mức yêu cầu đồng thời hỗ trợ bảo vệ hệ thống khi áp suất đầu ra vượt hoặc thấp hơn giới hạn cài đặt.

Sản phẩm sử dụng kết nối DN50 PN16, hướng dòng chảy từ trái sang phải, thân bằng hợp kim nhôm và có chiều dài lắp đặt 230 mm. Thiết bị phù hợp với các hệ thống phân phối khí và ứng dụng công nghiệp sử dụng khí tự nhiên.

Đặc Điểm Nổi Bật Của 751000-00135

• Bộ điều áp khí gas tích hợp van ngắt an toàn SSV.

• Model RS250/050/205/27,5/MD-R.

• Kết nối DN50 PN16.

• Hướng dòng chảy từ trái sang phải.

• Dùng cho khí tự nhiên.

• Áp suất đầu vào từ 3,4 đến 4,5 bar.

• Áp suất đầu ra từ 350 đến 450 mbar.

• Lưu lượng từ 30 đến 430 Nm3/h.

• Thân thiết bị bằng hợp kim nhôm.

• Đường kính đế van 27,5 mm.

• Chiều dài lắp đặt 230 mm.

• Khối lượng khoảng 13,5 kg.

• Tích hợp chức năng ngắt khi áp suất thấp và áp suất cao.

Thông Số Kỹ Thuật 751000-00135

Thông số	Giá trị
Mã sản phẩm	751000-00135
Model	RS250/050/205/27,5/MD-R
Loại thiết bị	Bộ điều áp khí có van ngắt an toàn SSV
Connection	DN50 PN16
Hướng dòng chảy	Trái sang phải
Áp suất tối đa cho phép PS	8 bar
Cấp xây dựng	IS
Nhiệt độ làm việc	-20 đến +60 độ C
Vật liệu thân	Hợp kim nhôm
Control unit	205
Đường kính đế van	27,5 mm
KG Value	500 m3 trên h nhân bar
Chiều dài lắp đặt	230 mm
Khối lượng	13,5 kg
Khí sử dụng	Khí tự nhiên
Áp suất đầu vào tối thiểu	3,4 bar
Áp suất đầu vào tối đa	4,5 bar
Áp suất đầu ra tối thiểu	350 mbar
Áp suất đầu ra tối đa	450 mbar
Dải lò xo Wds	231 đến 454 mbar
Lưu lượng Q tối thiểu	30 Nm3/h
Lưu lượng Q tối đa	430 Nm3/h
Cấp chức năng SSV	A
Ngắt áp suất thấp Pdsu	50 mbar
Dải lò xo Wdsu	50 đến 80 mbar
Ngắt áp suất cao Pdso	500 mbar
Dải lò xo Wdso	450 đến 680 mbar
Sản phẩm tương đương	1608-037/01

Bộ Điều Áp Khí Có Van Ngắt An Toàn SSV

Điểm nổi bật của 751000-00135 là bộ điều áp được tích hợp SSV, hay van ngắt an toàn. Chức năng này giúp thiết bị có thể ngắt dòng khí khi áp suất đạt đến các giới hạn được cài đặt.

SSV được cấu hình với hai chức năng bảo vệ:

Ngắt khi áp suất thấp:
Pdsu được cài đặt ở mức 50 mbar, với dải lò xo Wdsu từ 50 đến 80 mbar.

Ngắt khi áp suất cao:
Pdso được cài đặt ở mức 500 mbar, với dải lò xo Wdso từ 450 đến 680 mbar.

Cấu hình này giúp tăng khả năng bảo vệ hệ thống khí khi áp suất đầu ra nằm ngoài phạm vi vận hành cho phép.

Khả Năng Điều Áp Khí Tự Nhiên

Bộ điều áp RS250 được thiết kế cho khí tự nhiên, với áp suất đầu vào từ 3,4 đến 4,5 bar và áp suất đầu ra từ 350 đến 450 mbar.

Dải lưu lượng làm việc:

• Lưu lượng tối thiểu Q min: 30 Nm3/h.

• Lưu lượng tối đa Q max: 430 Nm3/h.

• KG Value: 500 m3 trên h nhân bar đối với khí tự nhiên.

Các thông số này cần được đối chiếu với điều kiện thực tế của hệ thống để đảm bảo bộ điều áp hoạt động trong phạm vi phù hợp.

Kết Nối DN50 PN16

Thiết bị sử dụng kết nối DN50 PN16, phù hợp với hệ thống đường ống khí có kích thước danh nghĩa DN50 và cấp áp suất PN16.

Hướng dòng chảy được quy định từ trái sang phải. Khi lắp đặt cần đảm bảo chiều dòng khí đúng với cấu hình thiết bị để đảm bảo khả năng vận hành của bộ điều áp.

Chiều dài lắp đặt của thiết bị là 230 mm, khối lượng khoảng 13,5 kg.

Vật Liệu Và Điều Kiện Làm Việc

Thân bộ điều áp được chế tạo bằng hợp kim nhôm, giúp giảm khối lượng thiết bị trong khi vẫn đáp ứng yêu cầu của hệ thống điều áp khí.

Thiết bị có:

• Áp suất tối đa cho phép PS: 8 bar.

• Nhiệt độ làm việc: -20 đến +60 độ C.

• Vật liệu thân: hợp kim nhôm.

• Đường kính đế van: 27,5 mm.

• Cấp xây dựng: IS.

Lưu Ý Khi Sử Dụng 751000-00135

Theo thông tin kỹ thuật của sản phẩm, trong dải tải thấp có thể xảy ra dao động áp suất đầu ra. Trong trường hợp này, hệ thống có thể cần sử dụng giải pháp tiết lưu để kiểm soát và ổn định áp suất.

Do đó, khi lựa chọn thiết bị cần xem xét:

• Áp suất đầu vào thực tế.

• Áp suất đầu ra yêu cầu.

• Lưu lượng khí.

• Loại khí sử dụng.

• Điều kiện nhiệt độ.

• Kích thước đường ống.

• Chiều dòng chảy.

• Yêu cầu về chức năng SSV.

Ứng Dụng Của Bộ Điều Áp Khí Gas 751000-00135

751000-00135 có thể được sử dụng trong các hệ thống:

• Phân phối khí tự nhiên.

• Điều áp khí công nghiệp.

• Hệ thống cấp khí cho nhà máy.

• Trạm điều áp khí.

• Hệ thống gas công nghiệp.

• Đường ống khí tự nhiên.

• Thiết bị sử dụng khí gas.

• Hệ thống đốt công nghiệp.

• Hệ thống cấp nhiên liệu khí.

• Các ứng dụng cần bảo vệ quá áp và thấp áp.

Sản Phẩm Tương Đương

Theo thông tin cấu hình được cung cấp, 751000-00135 có cùng cấu hình với mã 1608-037/01.

Khi thay thế thiết bị hiện có, nên đối chiếu đầy đủ model, kích thước kết nối, áp suất đầu vào, áp suất đầu ra, lưu lượng và cấu hình SSV trước khi đặt hàng.

Tăng Minh Phát Cung Cấp Bộ Điều Áp Khí Gas 751000-00135

Tăng Minh Phát cung cấp các thiết bị điều áp khí, van an toàn và thiết bị công nghiệp phục vụ hệ thống khí gas và khí tự nhiên tại Việt Nam.

Chúng tôi hỗ trợ:

• Tra cứu mã sản phẩm 751000-00135.

• Kiểm tra model RS250/050/205/27,5/MD-R.

• Đối chiếu mã tương đương 1608-037/01.

• Tư vấn kết nối DN50 PN16.

• Kiểm tra áp suất đầu vào và đầu ra.

• Tư vấn cấu hình van ngắt an toàn SSV.

• Kiểm tra lưu lượng khí.

• Báo giá sản phẩm.

• Hỗ trợ tài liệu kỹ thuật.

• Hỗ trợ CO CQ theo yêu cầu.

• Giao hàng trên toàn quốc.

Kết Luận

751000-00135 RS250/050/205/27,5/MD-R là bộ điều áp khí tự nhiên tích hợp van ngắt an toàn SSV, sử dụng kết nối DN50 PN16, phù hợp cho các hệ thống điều áp và phân phối khí công nghiệp.

Thiết bị có dải lưu lượng từ 30 đến 430 Nm3/h, áp suất đầu vào từ 3,4 đến 4,5 bar và áp suất đầu ra từ 350 đến 450 mbar. Chức năng SSV hỗ trợ bảo vệ hệ thống khi xảy ra tình trạng áp suất thấp hoặc áp suất cao vượt giới hạn cài đặt.

Khi lựa chọn hoặc thay thế thiết bị, cần kiểm tra chính xác mã 751000-00135, model, điều kiện áp suất, lưu lượng, kích thước kết nối và cấu hình SSV để đảm bảo tương thích với hệ thống hiện tại.

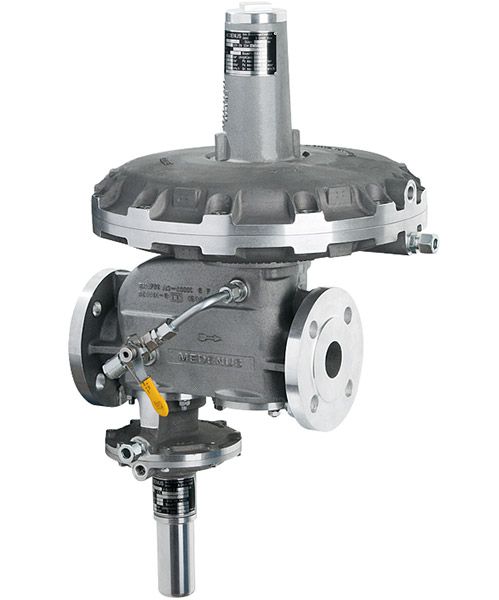

Bộ Điều Áp Khí Gas 751000-00135 RS250 DN50 Có Van An Toàn SSV - Đại lý Medenus Việt Nam
